一、设备用途

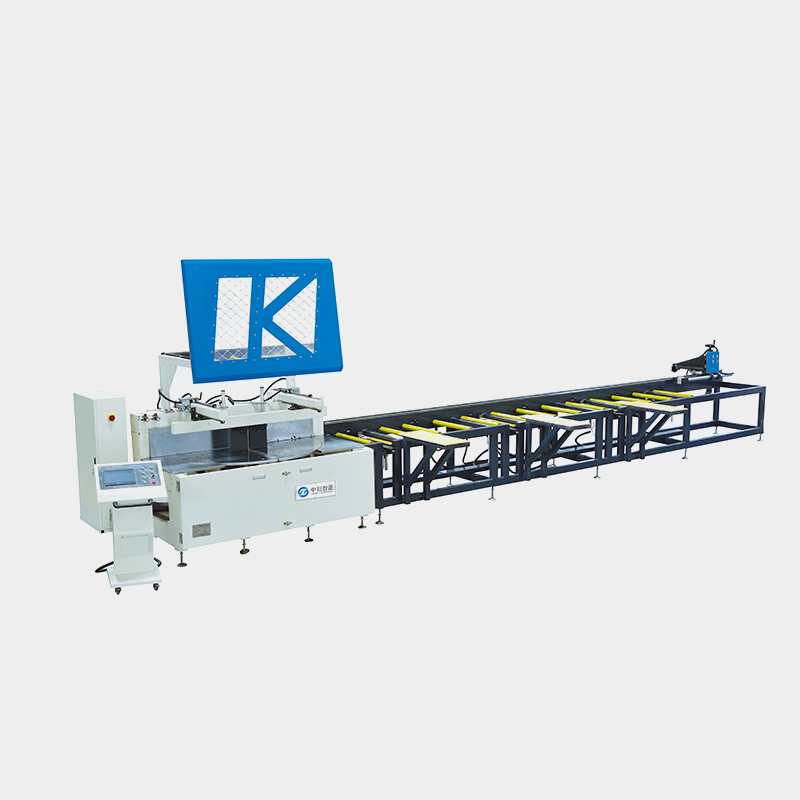

主要用于工业型材，铝幕墙料的超大尺寸和各种任意角度的切割，工作台可作任意角度调节，锯片进给采用伺服电机，保证进给稳定性，本机采用台湾进口方导轨，加工精度高，机床采用伺服电机送料提高送料精度，本机床更适合超厚工业型材、铝合金型材的切割。

二、设备特点

l 7.5米长的数控送料架，在触摸屏上输入尺寸，自动送料，自动切割

l 送料架送料宽度是600mm

l 设备压料方式采用压板式压料。

l 料头切割控制20mm以内，料尾剩余50mm以内，防止废料过多。

l 压料与送料装置于铝材接触部分选用聚氨酯或钢板镀铬

l 锯床有手动送料切割和自动送料切割2种功能。

l 刀具进给系统简单、稳定，进刀快慢调节在操作面板上，方便快捷。

l 切割锯台面镀铬。

l 后托料架长度3000mm

l 机床容易积屑的位置设计为开门的方式，便于铝屑清理。

l 控制箱防护等级IP52,上方设有防护装置，避免铝屑及油进入。

l 设备配套的三相异步电动机符合GB18613-2012标准中规定的2级能效。

l 机头防护罩铁板网格加密，有机玻璃板厚度4mm

l 本标准中未提及事项按照国家标准执行

三、主要技术参数

1． 最大送料长度 ------------------------------------------ 6500mm

2． 可锯切型材尺寸（宽度x高度）------------------ 650 x 150mm、520x200

3.  送料精度--------------------------------------------------- ±0.2 mm

4.  切割角度---------------------------------------------------- 35°~155°（伺服控制，重复定位精度≤±6’旋转后高度不变，宽度变小）

5． 主电机功率 ----------------------------------------------- 5.8KW

6． 主电机转速 ----------------------------------------------- 2800r/min

7． 锯片尺寸 ------------------------------------------------Φ600XΦ30X4.2 X 4.8X144T

8.  7.5米长的数控送料架，在触摸屏上输入尺寸，自动送料，自动切割

9.  送料架送料宽度是600mm

10. 料头切割控制20mm以内，料尾剩余50mm以内，防止废料过多。

11. 后托料架长度3000mm

12. 控制箱防护等级IP52,上方设有防护装置，避免铝屑及油进入。
